SLIK:Studio Lighting and Illumination Kit_04

昨日、アップルストア心斎橋modoの定期セミナーは、沢山の方に来て頂き無事に終了しました。
また、セミナー後はユーザークラブ懇親会も行いました。
これからの活動内容なども話し合い、今後は勉強会なども行う予定です。
さて、SLIKの紹介も4回目になりましたが、ライトなどの機材の解説は前回で終了として、今回はシーンについて説明してみたいと思います。

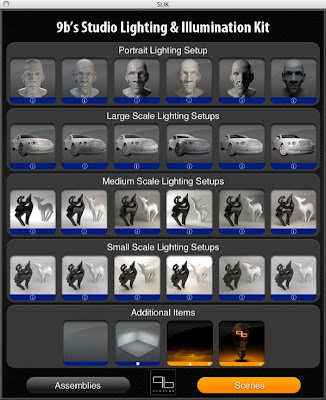

SLIKのパレットのScenesタブをクリックすると、シーンの選択画面になります。
大小24のセッティングされたシーンがプリセットされており、セッティングの状態を俯瞰で確認することもできます。
小さいiのマークをクリックするとセッティング画面が拡大されます。

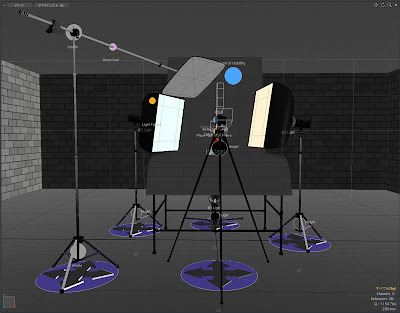

まず、検証用にMedium Scale Scene 5を読み込んでみます。
本当にスタジオの臨場感があっておもしろいですね。
また、24もシーンがあるのでライティングの勉強にもなるんじゃないでしょうか。
次に、検証用にプリセットにあるアルファロメオを読み込んでみたいと思います。
「このテーブルセッティングに車はデカすぎるやろ!」と、つっこまれそうですが現実は無理でも、なんせCGなわけですから15%に縮小してミニカーにしちゃいます。
レンダリングした画像はこんな感じです。細かい調整などはほとんどおこなっていませんので、いい画像とは言えませんが目的は検証なので・・・。でも、まずまずといったところでしょうか。
昨日もこんな感じでSLIKのデモをしたのですが、デモで使用しているのはMacBook Proですので、シーンのハンドリングはやはり重いですね。そこがネックかなぁ。
そこでシーンには、なんとパノラマ画像をレンダリングするカメラも仕込まれているので、HDRIで出力してIBLで使うことも出来ます。と、言うかそれも前提としたシーンなわけです。
実は24のシーンをHDRIにした画像がこんな感じで付属しています。

それならばということで、このMedium Scale Scene 5のHDRI画像を新たなシーンに背景として読み込みレンダリングしてみました。
完全にはアングルを合わせていないので、全く同じとまではいきませんがほぼ同じようなライティングになっているのはわかってもらえると思います。(映り込みはかなり近いレベルまで合わせることはできると思いますが、室内の明るさがかなり違うのと、手前ボディの色の出方が少し違います。そのあたりも調整は可能かな。)
さて、シーンの中には直接光でライティングされているものもあるので、そのようなシーンのHDRI画像では同じライティング効果が出せるとは思えませんが、映り込みはまず同じになると思いますし、さらに、HDRIのライティングにライトをプラスすることで、オリジナルのシーン以上の効果を出せる場合もあるはずです。
ですから、自分でライティングしたシーンもHDRI画像をレンダリングして保存しておくべきだと思います。
さらに衝撃の検証結果が・・・。
先ほどのアルファロメオのレンダリング時間ですが、
シーン内にアルファロメオを置いてレンダリングした場合が、3分25秒。
HDRIを背景にしてアルファロメオをレンダリングした場合が、24秒。
当然どちらも同じサイズで同じ設定。違いといえばHDRIを使用している方には影を落とすためにシャドウキャッチャーを使っています。
ちなみにレンダリングマシンは、初代Mac Proの3GHzの8コア。
いやぁ〜、HDRIでレンダリングした方が速いというのは想像していましたが、ここまで違うとは思いませんでしたよ。
ね、HDRI画像をレンダリングして保存しておくべきでしょ。
はい、今日はここまでだけど、この結果を踏まえてSLIKのワークフローで思いついたアイデアがあるので、検証してみて実用的ならブログに書こうと思っています。
